Stromabnehmerhöhe einstellen

In Spur N fahre ich, wie viele andere auch, ohne Oberleitung. Für eine bessere Optik und ein optimiertes Lichtraumprofil kann die Höhe der Stromabnehmerwippe ganz einfach eingestellt werden:

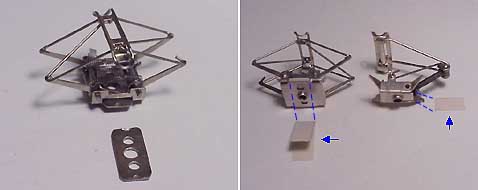

links: Beim Arnold-Krokodil ist die Höhe der Stromabnehmerwippe durch ein kleines Metallplättchen begrenzt.
rechts: Diese Plättchen können aus Postkartenkarton leicht selbst hergestellt werden.

Bei Scherenstromabnehmern wird ein 4mm breiter Streifen aus Postkartenkarton 1x gefaltet und auf Länge geschnitten. Die Länge wird dem Stromabnehmersockel angepasst; sie soll etwa 1mm grösser sein als die Breite des Stromabnehmersockels. Das Kartonstückchen wird bei zusammengedrücktem Stromabnehmer in die rechteckige Öffnung am Sockel eingeschoben. Das war es auch schon!

Bei Einholmstromabnehmern wird ein 3.5mm breiter Streifen aus Postkartenkarton verwendet. Der Streifen wird ebenfalls bei zusammengedrücktem Stromabnehmer in die Öffnung zwischen Sockel und Holm eingeschoben.

Ob der Streifen mehr oder weniger gefaltet werden muss, d.h. ob mehr oder weniger Lagen übereinander geschichtet werden, wird jeweils durch Versuche ermittelt.

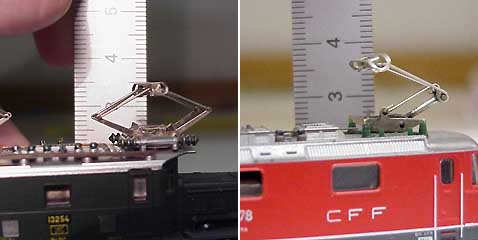

links: Beim Arnold-Krokodil und dem Metallplättchen ergibt sich eine Wippenhöhe von 35mm über SOK...
rechts: ...während sich die Wippenhöhe beim Kartonplättchen zwischen 35 und 38mm einstellen lässt.

So ganz genau lässt sich die Höhe mit den Kartonstreifen natürlich nicht einstellen und es ist auch nicht erforderlich. Eine Wippenhöhe von 35...38mm über SOK genügt vollkommen. In der Praxis reicht ein Einstellen der Höhe "von Auge" durchaus. Wer es genau wissen will, misst nach (siehe Bild oben).

Und so präsentiert sich der Stromabnehmer in einer Engstelle (Tunnelportal): Es ist genügend Abstand zum Gewölbe vorhanden. Der Stromabnehmer kann nirgends hängen bleiben. Freude herrscht! :-)

Wichtig ist natürlich, dass das Lichtraumprofil der Engstelle auf die Höhe des Stromabnehmers abgestimmt ist und eingehalten wird. Dies lässt sich mit dem Profilmesszug rechtzeitig (oder auch nachträglich) prüfen.

Nachtrag

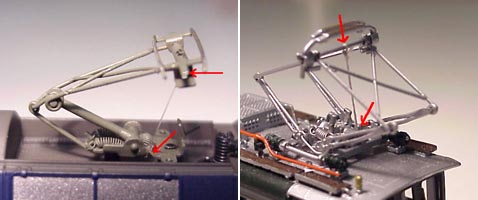

Bei den Stromabnehmern von Fleischmann (Re 450, Re 482, links) und Lemaco (Ae 3/6 I, rechts) bietet sich eine Begrenzung mit Faden an. Die roten Pfeile zeigen die Stellen, wo verknotet werden kann.

Beim Lemaco Stromabnehmer habe ich grauen Nähfaden verwendet, der die gleiche Farbe wie der Stromabnehmer hat. Beim Fleischmann Stromabnehmer habe ich 0.1mm Nylonfaden verwendet. Dieser ist noch weniger sichtbar, da er aus durchsichtigem Kunststoff besteht. Man sieht ihn nur bei speziellem Lichteinfall.

Die Knoten sind recht fummlig zu machen. Ich verwende dazu zwei Pinzetten ;-) Die fertigen Knoten habe ich mit einem kleinen Tropfen Sekundenkleber gesichert.

Die Erfahrungen von anderen Modellbahnern findest du hier.
