Getreidewagen Tgpps
Schneidanleitung für Bremserbühne

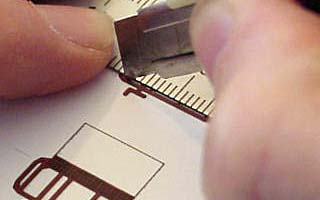

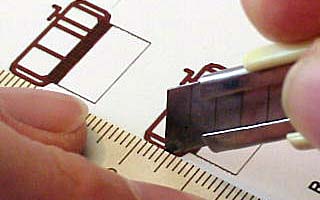

1) Nach dem feinen Anritzen der zukünftigen Falzkante werden zuerst die senkrechten Linien geschnitten. Beginne mit der Linie, die am nächsten bei dir liegt.

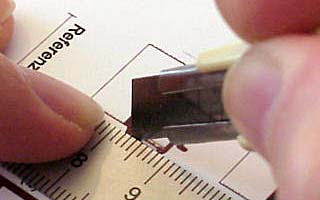

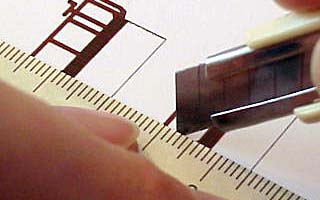

2) Der Metallmassstab wird auf die nächste Linie gelegt. Dabei wird das Bauteil und der soeben erstellte Schnitt vom Massstab bedeckt und festgehalten.
Achtung: Innenliegende Linien von der Ecke her nur zur Hälfte schneiden! Damit kann ein späteres Ausfransen der Ecken vermieden werden.


3) Anschliessend wird das Blatt gewendet und die andere Hälfte der innenliegenden Linien wird auf die gleiche Weise geschnitten.

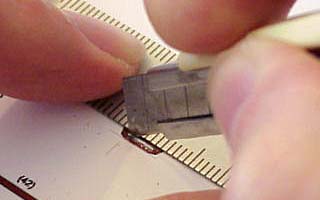

4) Immer darauf achten, dass der Massstab die feinen Strukturen des Bauteils festhät. Dazu wenn nötig den Massstab auf die andere Seite des Messers legen.

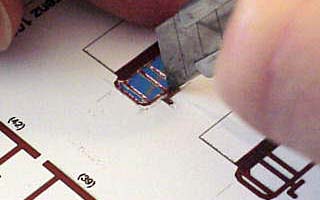

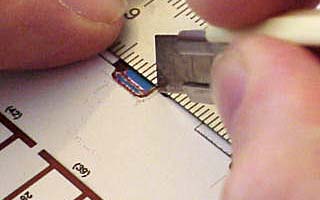

5) Nun werden die vier innenliegenden Schrägen bei den gerundeten Ecken des Geländers vorsichtig eingeschnitten. Es genügt, das Messer nach unten in die Unterlage zu drücken. Anschliessend können die beiden kleinen Abschnitte mit einem Zahnstocher herausgedrückt werden.

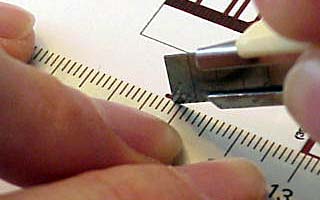

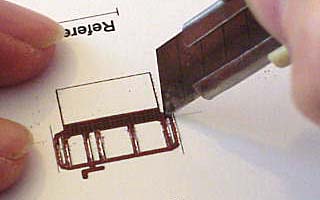

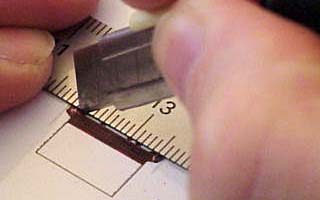

6) Die waagrechten Linien werden eingeschnitten - wiederum bis zur Mitte. Die bereits geschnittenen senkrechten Teile des Geländers werden dabei mit dem Massstab festgehalten.


7) Wiederholen an der Innenseite des oberen Endes des Geländers.

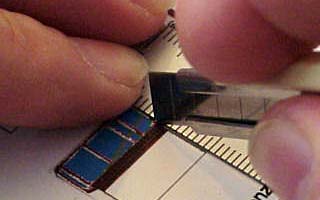

8) Blatt wenden und die andere Hälfte der Linien einschneiden. Nun können die beiden mittleren Vierecke mit dem Zahnstocher herausgelöst werden. Bei Bedarf die Ecken nochmals nachschneiden. Vierecke nicht abreissen, sonst fransen die Ecken aus!

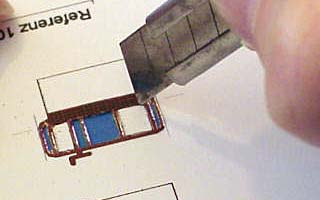

9) Die beiden Schrägen am Ende des Geländers vorsichtig einschneiden / senkrecht einstechen. Von der anderen Seite wiederholen, insgesamt vier mal. Die letzten beiden Abschnitte können nun herausgelöst werden.

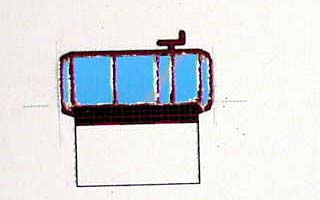

10) Die innenliegenden Abschnitte sind herausgetrennt.


11) Geländer mit dem Massstab festhalten. Rechts der Handbremsspindel die Oberseite des Geländers und die Unterseite der Kurbel einschneiden.


12) Blatt wenden. Geländer mit dem Massstab festhalten. Auf der anderen Seite der Handbremsspindel die Oberseite des Geländers, Unter- und Oberseite der Kurbel einschneiden.

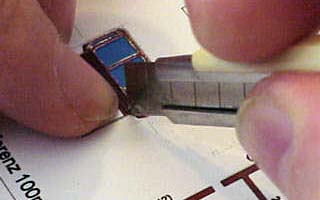

13) Handgriff der Kurbel einschneiden.

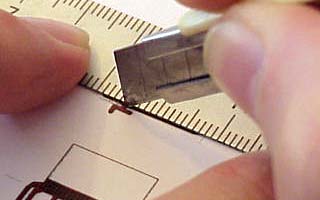

14) Mit der Messerspitze die Handbremsspindel im Bereich zwischen Oberkante Geländer und Unterkante Kurbel senkrecht einstechen. Die beiden Enden der Kurbel ebenfalls abtrennen durch Einstechen.


15) Die gerundete Ecke des Geländers mit dem Fingernagel festhalten. Die Rundung annäherungsweise ausschneiden, indem das Messer zweimal eingestochen wird. Wiederholen bei der anderen Ecke.


16) Nun werden die beiden ca. 1cm langen geraden Schnitte angebracht. Dabei das runde Ende des Geländers mit dem Massstab festhalten.


17) Die beiden unteren runden Ecken ebenfalls annäherungsweise ausschneiden. Damit ist das ganze Geländer ausgeschnitten.


18) Mit dem letzten Schnitt wird der Halter vom Trägerkarton abgeschnitten.


19) Geschafft!

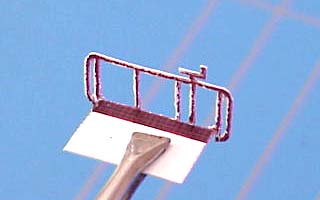

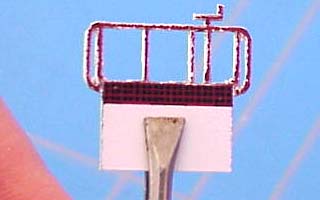

20) Nun wird das Geländer mit der Flachzange gefasst und der Halter 90 Grad nach oben gebogen. Damit ist die Bremserbühne fertig.


Es macht nichts, wenn ein Teil des Farbdrucks beim Ausschneiden "abfällt". Die Farbabplatzer und die Schnittkanten werden später frisch bemalt, so dass ein sauberes Bauteil entsteht.

Die anderen Teile werden auf die gleiche Weise ausgeschnitten. Leiter (Nr. 7) und Verstärkung (Nr. 6) sind dabei vergleichsweise einfach. Wer die Bremserbühne ausschneiden kann, kann auch die anderen Teile ausschneiden!
