DOMINO 160 light

Signale

Eigenbau-Signale für Domino 160 light

Was tut man, wenn man einen Bahnhof mit 9 Hauptsignalen, 4 Vorsignalen und 30 Zwergsignalen ausrüsten soll?

Man sucht einen Weg, wie man die Signale selbst bauen kann. Das schont die Hobbykasse.

Zu Hilfe kommt mir der Umstand, dass die meisten Signale von Seldwyla im "verdeckten" Bereich liegen, d.h. man kann Gleise und Signale zwar einsehen, der grösste Teil davon ist aber ein Fiddle Yard, der landschaftlich nicht durchgestaltet ist. In diesem Bereich spielt die Grösse der Signale eine untergeordnete Rolle. Dadurch können in Seldwyla 23 Zwergsignale selbst gebaut werden - eine erhebliche Kostenersparnis gegenüber den schönen, aber recht kostspieligen Microscale-Zwergen. So wird im "verdeckten" Bereich eine vollständige und dennoch preisgünstige Signalisierung möglich. Der Lokführer dankt's.

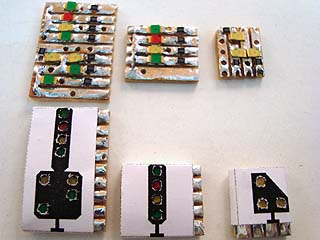

Natürlich eignet sich diese Methode (siehe Bild oben) nicht für jeden Anwendungszweck. Aber vielleicht bringt dich mein Bericht ja auf eine Idee, wie auch Signale für andere Anwendungsfälle selbst gebaut werden können. Mit kleinen LED's ist manches möglich; bei den Kyodo-Signalen sind beispielsweise 1.9mm LED verwendet; Distrelec Nrn. z.B. 25 14 50 / 25 14 52 / 25 14 54.

Meine Selbstbau-Signale basieren auf SMD-LED's und SMD-Vorwiderständen. Wichtig ist, dass das gleiche Schaltschema wie bei Microscale, Kyodo etc. verwendet wird, damit die Kompatibilität gegeben ist.



Zwergsignal

Zwergsignal Zwergsignal Zwergsignal: Schaltschema

Das Zwergsignal wird auf einem Stück Lochrasterplatine "4x5 Loch" (10x12.5mm) aufgebaut. Die Platine wird gemäss Bild unten links präpariert, verzinnt und dann die SMD-Bauteile aufgelötet.

Zwergsignal: Platine und Bestückung

Stückliste
3x SMD LED gelb, KP-3216YD, Distrelec Nr. 25 45 67
3x SMD Widerstand 1.5kOhm, Distrelec Nr. 71 32 98

Zum Schluss wird die Platine mit den LED in eine "Maske" aus 160gm2 Papier eingepackt.




Hauptsignal

Hauptsignal Hauptsignal Hauptsignal: Schaltschema


Das Hauptsignal wird auf einem Stück Lochrasterplatine "6x5 Loch" (15x12.5mm) aufgebaut. Die Platine wird gemäss Bild unten links präpariert und mit einer Drahtbrücke versehen, verzinnt und dann die SMD-Bauteile aufgelötet.

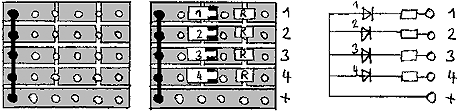

Hauptsignal: Platine und Bestückung

Stückliste
1x SMD LED rot, KP-3216HD, Distrelec Nr. 25 45 64
2x SMD LED grün, KP-3216SGD, Distrelec Nr. 25 45 66
1x SMD LED gelb, KP-3216YD, Distrelec Nr. 25 45 67
4x SMD Widerstand 1.5kOhm, Distrelec Nr. 71 32 98

Zum Schluss wird die Platine mit den LED in eine "Maske" aus 160gm2 Papier eingepackt.



Hauptsignal mit Vorsignal

Hauptsignal mit Vorsignal Hauptsignal mit Vorsignal Hauptsignal mit Vorsignal: Schaltschema


Das Hauptsignal mit Vorsignal wird auf einem Stück Lochrasterplatine "6x9 Loch" (15x22.5mm) aufgebaut. Die Platine wird gemäss Bild unten links präpariert und mit zwei Drahtbrücken versehen, verzinnt und dann die SMD-Bauteile aufgelötet.

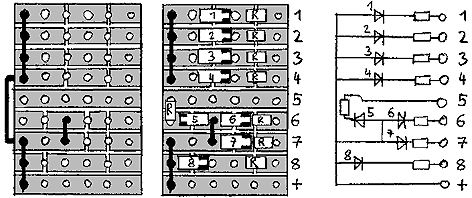

Hauptsignal mit Vorsignal: Platine und Bestückung

Stückliste
1x SMD LED rot, KP-3216HD, Distrelec Nr. 25 45 64
4x SMD LED grün, KP-3216SGD, Distrelec Nr. 25 45 66
3x SMD LED gelb, KP-3216YD, Distrelec Nr. 25 45 67
8x SMD Widerstand 1.5kOhm, Distrelec Nr. 71 32 98

Zum Schluss wird die Platine mit den LED in eine "Maske" aus 160gm2 Papier eingepackt.



Vorsignal

Vorsignal Vorsignal Vorsignal: Schaltschema


Das Vorsignal wird auf einem Stück Lochrasterplatine "6x5 Loch" (15x12.5mm) aufgebaut. Die Platine wird gemäss Bild unten links präpariert und mit zwei Drahtbrücken versehen, verzinnt und dann die SMD-Bauteile aufgelötet.

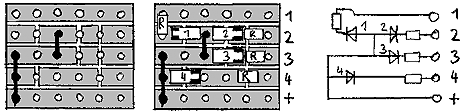

Vorsignal: Platine und Bestückung

Stückliste
2x SMD LED grün, KP-3216SGD, Distrelec Nr. 25 45 66
2x SMD LED gelb, KP-3216YD, Distrelec Nr. 25 45 67
4x SMD Widerstand 1.5kOhm, Distrelec Nr. 71 32 98

Zum Schluss wird die Platine mit den LED in eine "Maske" aus 160gm2 Papier eingepackt.







zurück zur Hauptseite Domino 160 light
