Zeitglieder |
|||||||||||||||||||||||||||||||||||||||||
Aus- und Einschaltverzögerungen werden für vielerlei Steuerungsaufgaben benötigt. Es gibt im Internet verschiedene Schaltungen für diesen Zweck. Oft wird der Timerbaustein 555 verwendet. Ich bin einen anderen Weg gegangen und habe zwei einfache, robuste, universell verwendbare Schaltungen entwickelt. Sie basieren auf einem simplen R-C-Glied, welches zur Entkopplung zwischen zwei OP's sitzt. An weiteren Bauteilen sind nur noch eine Diode zur Schnellladung bzw. -entladung des Kondensators sowie drei Widerstände erforderlich. Wichtig: Die OP's müssen "Current Source" Typen sein, also eine aktive Stromquelle haben am Ausgang. Das war auch schon alles. Die Ausschaltverzögerung findet sich zur Stabilisierung des Ausgangssignals beispielsweise auch in Belegtmeldung und Fahrtrichtungsdetektor.
Die Eigenschaften:

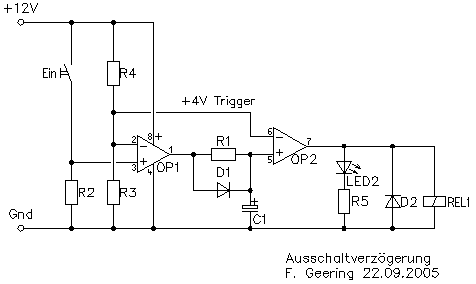

Ausschaltverzögerung
Funktion der Ausschaltverzögerung:

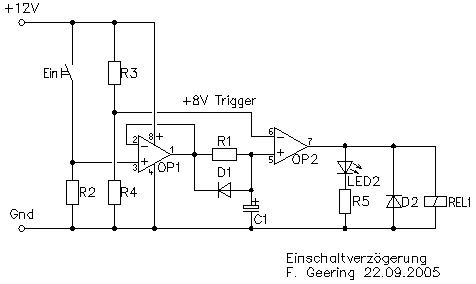

Einschaltverzögerung
Funktion der Einschaltverzögerung:
Bauteile (für beide Schaltungen identisch)
Hinweis: R3, R4 und D1 sind bei Aus- und Einschaltverzögerung jeweils andersrum angeordnet! |
|||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
