Belegtmeldung

Die Belegt- bzw. Freimeldung der Gleisabschnitte ist der Dreh- und Angelpunkt von automatisierten Steuerungsabläufen. Die gängige Lösung ist eine Strommessung zwischen Schiene und Trafo; dies habe ich jedoch nicht hingekriegt. Nach etwas herumsuchen habe ich im Internet einen Hinweis auf einen einfachen Reflexlichttaster gefunden, der zwischen die Schwellen passt. Vorteil: Es werden auch stromlose Fahrzeuge (Steuerwagen) erkannt! Ich habe dann die Signalauswertung für meine Bedürfnisse angepasst.

Das Resultat ist ein einfacher, zuverlässiger Infrarot-Reflexlichttaster (beachte den Hinweis am Ende dieser Seite).

Infrarot-Reflexlichttaster

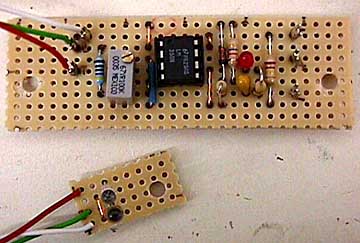

Oben: Auswerteelektronik. Unten: Der eigentliche Sensor aus IR-LED und Fototransistor.

Reflexlichttaster, eingebaut im Gleis
Der eingebaute Reflexlichttaster ist fast unsichtbar: Die beiden runden Köpfe im Schwellenzwischenraum sind alles.

Funktionsweise

Befindet sich ein Fahrzeug auf dem Reflexlichttaster, wird das Infrarotlicht der LED vom Wagenboden oder vom Kupplungskasten auf den Fototransistor reflektiert und dadurch wird der Fototransistor leitend. Der vom Fototransistor abgegebene Strom wird mittels eines Potentiometers in eine Spannung umgewandelt. Diese wird von einem OP abgegriffen und geglättet und als Belegtmeldung zur Verfügung gestellt.

Der OP hat eine Ausschaltverzögerung von 0.5s Damit lassen sich kurzzeitige Unterbrüche in der Belegung (z.B. bei der Überfahrt eines Wagenzwischenraumes) kompensieren. Die Empfindlichkeit der Belegtmeldung lässt sich am Poti einstellen.

Spezifikationen

Speisung = 12VDC
Ausgang = 12V (belegt); 0V (frei)
Rote Kontroll-LED leuchtet bei Belegung

Nachbau

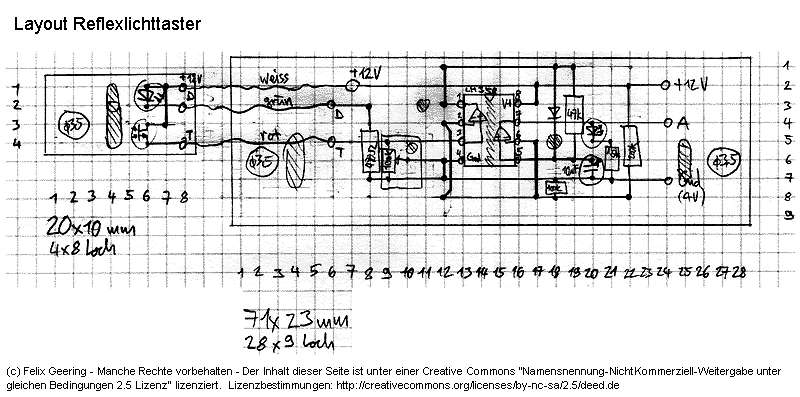

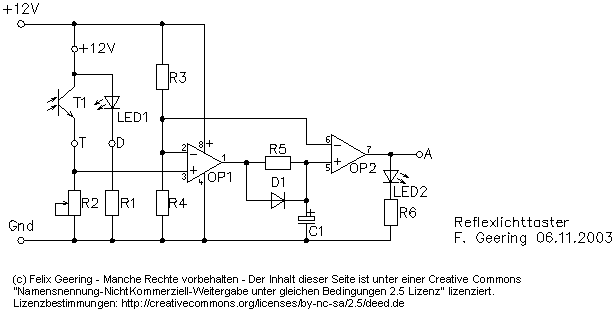

Der Nachbau des Reflexlichttasters ist einfach. Die wenigen Bauteile lassen sich auf einer Lochrasterplatine aufbauen. Hier ist das Schaltschema und das Layout für eine Lochrasterplatine. Die wenigen Unterbrüche auf den Leiterbahnen sind schraffiert markiert.

Hinweis: Die IR-Diode und den Fototransistor ca. 20mm über die Platine vorstehen lassen, damit die Köpfe von IR-Diode und Fototransistor durch das Trasseebrett hindurch bündig zwischen die Schwellen passen!

Materialliste

Alle Artikelnummern sind von Distrelec. Stückzahlen gemäss Schema.

81 01 54

C1

Kondensator 10uF 16V

60 30 16

D1

Diode 1N4148

63 13 06

LED1

IR-Leuchtdiode SFH 409

25 19 25

LED2

LED rot, 7mA

64 07 50

OP1+2

Dual OP LM 358

71 16 84

R1

Widerstand 470 Ohm 0.6W

74 33 25

R2

Potentiometer 100k

70 00 53

R3

Widerstand 220k

70 00 49

R4

Widerstand 100k

70 00 45

R5

Widerstand 47k

70 00 27

R6

Widerstand 1.5k

63 04 60

T1

IR-Fototransistor SFH 309

45 00 89

Laborkarte mit Leiterbahnen

45 02 00

Lötstützpunkte


Hinweis: An einer Ausstellung hat es sich gezeigt, dass der Reflexlichttaster fremdlichtempfindlich ist.

Über dem Reflexlichttaster befand sich in ca. 3m Höhe eine Lampe, die den Sensor direkt bestrahlt hat. Unter diesen Bedingungen meldete der Reflexlichttaster dauernd "belegt". Bei ausgeschalteter Beleuchtung (nur noch Tageslicht) oder auch in meinem Hobbyraum funktioniert der Reflexlichttaster einwandfrei.

Einen fremdlichtunempfindlichen Relfexlichttaster hat Günter König auf 1zu160.net veröffentlicht. Bei Joka Electronic kann man ein baugleiches Gerät unter der Bezeichnung "IRRM" kaufen.
