Signalbausteine schalten immer die richtigen Lampen an

Lichtsignale zeigen eine Kombination aus verschiedenen Lichtpunkten, die bestimmten Fahrbegriffen zugeordnet sind. Die Fahrbegriffe wiederum sind bestimmten Geschwindigkeiten zugeordnet, die von der Stellung der Weichen abhängig sind. Ist gerade kein Fahrbegriff vorgegeben, zeigt das Signal Halt: Das Signal ist nicht dunkel, sondern die rote Lampe leuchtet.

Signalbausteine schalten immer die richtigen Lampen an

Meine Signalbausteine setzen Fahrbegriffe in die zugehörigen Signalbilder um. Ist gerade kein Fahrbegriff vorgegeben, wird die rote Lampe angeschaltet.

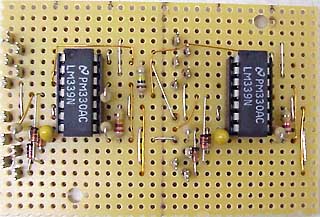

Das Bild oben zeigt eine kleine Lochrasterplatine mit den Signalbausteinen für die beiden Ausfahrsignale auf dem obersten Bild. Es sind zwei identische Signalbausteine für 4-flammige Signale. Pro Signalbaustein werden benötigt: ein 4-fach OP LM 339, drei bis fünf Widerstände, drei Dioden und ein Kondensator. Und einige Lötstützpunkte. Also eigentlich fast nichts. :-)

Mit den Signalbausteinen kann sehr einfach eine "richtige" Signalisierung aufgebaut werden: Mit einigen Weichenlagekontakten wird der richtige Fahrbegriff ermittelt. Dieser wird dann an die Signalbausteine weitergegeben, welche die richtigen Lampen anschalten. Mehr Info zur Signalsteuerung findest du hier.

Funktionsweise

In Grundstellung leuchtet die rote Lampe beim Hauptsignal bzw. die beiden gelben Lampen beim Vorsignal. Eine Spannung von +12V an einem Fahrbegriffs-Eingang (F1, F2, F3) bedeutet, dass der betreffende Fahrbegriff angeschaltet werden soll. Es können LED-Lichtsignale für 12V= angeschlossen werden (z.B. Kyodo oder Microscale). Diese haben einen gemeinsamen Pluspol, d.h. sie werden nach Masse geschaltet. Dementsprechend sind die Ausgänge L1-L4 auf Masse, wenn die zugehörige Signallampe angeschaltet werden soll.

Aus praktischen Gründen ist auch ein Anschluss "Lampe+" vorhanden, wo der gemeinsame Pluspol des Lichtsignals angeschlossen werden kann. Sämtliche Anschlüsse des Signals können also direkt an den Signalbaustein angeschlossen werden, welcher vorteilhaft in der Nähe des Signals platziert wird.

Signalbausteine eingebaut

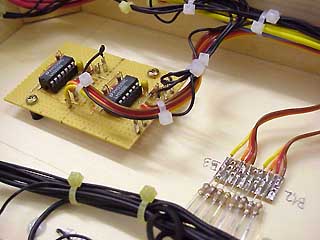

Auf dem Bild ist ein Doppel-Signalbaustein in die Anlage eingebaut. Rechts unten sind die Vorwiderstände der Signal-LED zu sehen, welche auf ein kleines Stück Leiterplatte gelötet wurden. Die Verbindung zum Signalbaustein wurde hier mit farbigen Flachbandkabeln erstellt. Nicht benötigte Fahrbegriffs-Eingänge werden offen gelassen. Sie sind auf dem Signalbaustein bereits mit einem Pull-Down-Widerstand auf GND gezogen.

Der OP benötigt nur eine Spannung am Eingang; Strom fliesst nur im nicht messbaren Bereich. Der OP kann pro Ausgang 40mA schalten, also mehr als genug für die LED-Signale. Der OP ist kurzschlussfest und daher sozusagen unkaputtbar. Der Kondensator bewirkt, dass auch bei einem gepulsten Signal am Fahrbegriffs-Eingang die Rotlampe zuverlässig abgeschaltet wird.

Spezifikation

Speisung = 12VDC
Alle Eingänge F1-F3 offen oder Gnd: Signal zeigt Halt (Rot)
Einer der Eingänge F1-F3 an +12V gelegt: Signal zeigt den zugehörigen Fahrbegriff
Ausgänge L1-L4: Anschluss für die Signallampen.
Ausgang an Gnd: Signallampe leuchtet.

Verfügbare Typen

Signalbaustein 1

Hauptsignal 4-flammig F1/F2/F3/H
Dieses Signal wird als Ausfahr- oder Gleisabschnittsignal verwendet. 2-flammige und 3-flammige Signale bilden eine Untermenge des 4-flammigen Signals.

Signalbaustein 2

Hauptsignal 4-flammig F1/F2/F6/H
Dieses Signal wird als Gleisabschnittsignal verwendet.

Signalbaustein 3

Vorsignal 4-flammig F1*/F2*/F3*/W
Das Vorsignal zeigt den gleichen Fahrbegriff wie das nachfolgende Hauptsignal. Steht das Vorsignal allein, ist das nachfolgende Signal i.d.R. das Einfahrsignal.

Signalbaustein 4

Hauptsignal 4-flammig F1/F2/F3/H
mit Vorsignal 4-flammig F1*/F2*/F3*/W

Dieses Signal wird als Einfahrsignal verwendet. Das Vorsignal unter dem Hauptsignal zeigt den Fahrbegriff des nachfolgenden Ausfahrsignals - aber nur, wenn das Einfahrsignal einen Fahrbegriff zeigt. Zeigt das Einfahrsignal Halt, zeigt das Vorsignal immer Warnung, auch dann, wenn ein Eingang des Vorsignals an 12V gelegt ist.

Signalbaustein 5

Kombiniertes Signal 5-flammig F1/W/H/NH
Dieses Signal wird als Blocksignal oder Barrierendeckungssignal verwendet. Die zweite Rotlampe unten ist beim Vorbild die Nothalt-Lampe. Sie wird angeschaltet, wenn die normale Halt-Glühbirne defekt ist. Die Nothalt-Lampe wird vom Signalbaustein nicht verwendet.

Nachbau

Der Nachbau der Signalbausteine ist einfach. Die wenigen Bauteile lassen sich auf einer Lochrasterplatine aufbauen. Hier ist das Schaltschema und Layout für alle Signalbausteine. Die wenigen Unterbrüche auf den Leiterbahnen sind schraffiert markiert.

Materialliste

Alle Artikelnummern sind von Distrelec. Stückzahlen gemäss Schema.

81 01 54

Kondensator 10uF 16V

60 30 16

Diode 1N4148

64 10 11

Quad Comparator LM 339

70 00 29

Widerstand 2.2k

70 00 41

Widerstand 22k

70 00 49

Widerstand 100k

45 00 89

Laborkarte mit Leiterbahnen

45 02 00

Lötstützpunkte


Tipp: Mit den Signalbausteinen können auch deutsche Signale (Hp0/Hp1/Hp2) angeschaltet werden. Es muss nur darauf geachtet werden, dass die Signallampen der Signale den richtigen Farben bzw. Nummern gem. Schema zugeordnet werden.
