DOMINO 160 light

Funktion

Funktionsmuster: Übersicht

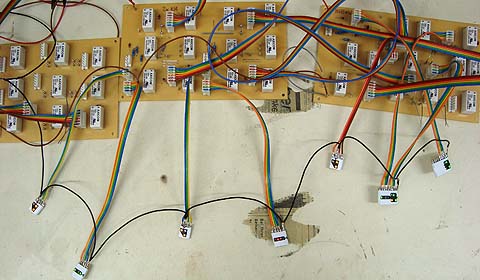

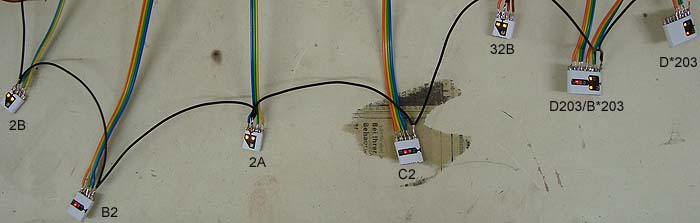

Gesamtansicht der Funktionsmusters mit Selbstbau-Signalen

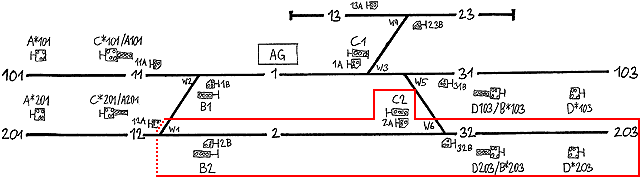

Funktionsmuster: Situationsplan

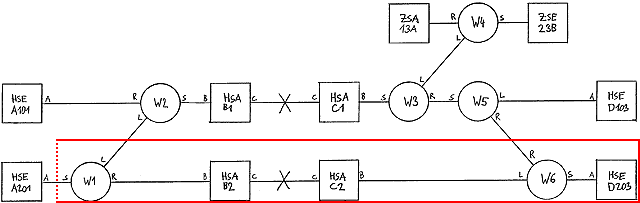

Funktionsmuster: Spurplan


Für das Funktionsmuster wurde ein Teil der Beispielanlage 1:1 aufgebaut (im Situations- und Spurplan rot markiert): HSE D203, W6, HSA C2, HSA B2, W1. HSE A201 wurde nicht aufgebaut, jedoch wurden die Teile davon, welche zum Stellen der Ausfahrt B2 benötigt werden, simuliert. Dies ist durch die rot punktierte Linie angedeutet.



Schauen wir nun, was Domino 160 light kann:

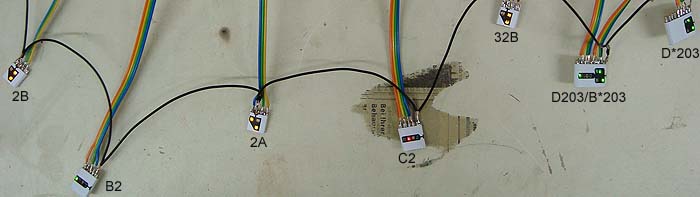

Funktionsmuster: Ausgangslage


Ausgangslage: Alle Signale zeigen Halt.

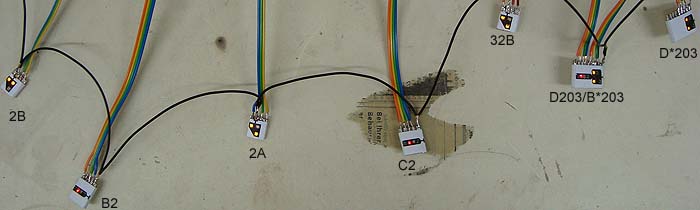

Funktionsmuster: Rafa (Einfahrseite) zeigt schräg


Einfahrt stellen - Schritt 1: Durch Umsteuern von Weiche 6 nach links gehen die Zwergsignale 2A und 32B auf "schräg".

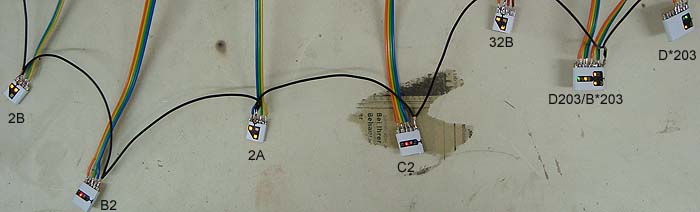

Funktionsmuster: Einfahrt zeigt F2


Einfahrt stellen - Schritt 2: Durch Drücken der Fahrttaste von Signal D203 geht Signal D203 auf Fahrt. Der Fahrbegriff entsteht entsprechend der Drahtbrücken in den Weichen zwischen Startsignal und Zielsignal. Das Einfahrsignal D203 zeigt hier "Fahrt 2" und das Vorsignal D*203 somit "Fahrt 2*".

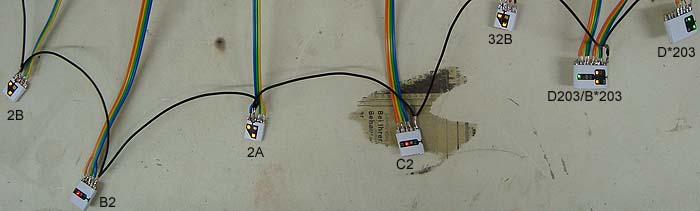

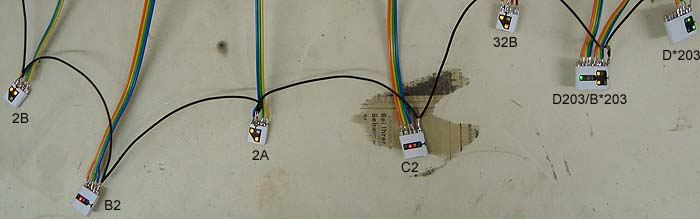

Funktionsmuster: Einfahrt zeigt F3


Einfahrt stellen - Schritt 3: Die Weichen zwischen Start und Ziel sind hier für "Fahrt 3" programmiert. Das Einfahrsignal D203 zeigt F3, das Einfahrvorsignal D*203 zeigt F3*.

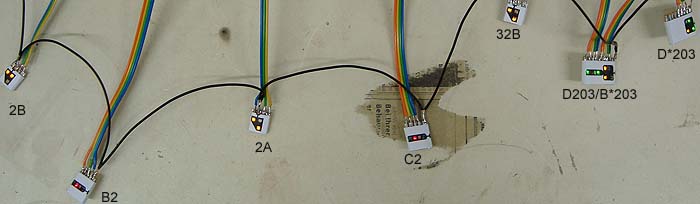

Funktionsmuster: Einfahrt zeigt F1


Einfahrt stellen - Schritt 4: Die Weichen zwischen Start und Ziel sind hier für "Fahrt 1" programmiert. Das Einfahrsignal D203 zeigt F1, das Einfahrvorsignal D*203 zeigt F1*. Das Zwergsignal 32B zeigt immer noch "schräg", denn Zwergsignal 32B ist das letzte Zwergsignal im Fahrweg. Die Fahrstrasse endet bei Signal B2.

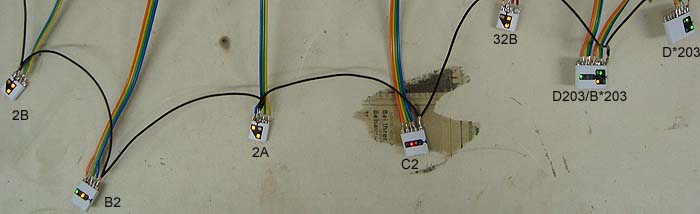

Funktionsmuster: Rafa (Ausfahrseite) zeigt schräg


Ausfahrt stellen - Schritt 1: Durch Umsteuern von Weiche 1 nach rechts gehen die Zwergsignale 12A (nicht dargestellt) und 2B auf "schräg".


Funktionsmuster: Ausfahrt zeigt F2, Rafa (Einfahrseite) zeigt senkrecht


Ausfahrt stellen - Schritt 2: Durch Drücken der Fahrttaste von Signal B2 geht Signal B2 auf Fahrt. Der Fahrbegriff entsteht entsprechend der Drahtbrücken in den Weichen zwischen Startsignal und Zielsignal. Das Ausfahrsignal B2 zeigt hier "Fahrt 2" und das Vorsignal B*203 somit "Fahrt 2*". Da das Hauptsignal B2 Fahrt zeigt, zeigt das Zwergsignal 2B (das letzte Zwergsignal der Ausfahrstrasse) "senkrecht". Da nun eine Durchfahrt gestellt ist, zeigt auch das Zwergsignal 32B (das letzte Zwergsignal der Einfahrstrasse) "senkrecht".

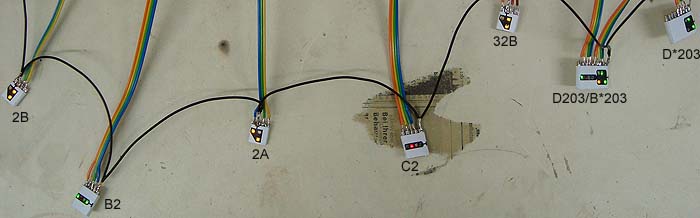

Funktionsmuster: usfahrt zeigt F3


Ausfahrt stellen - Schritt 3: Die Weichen zwischen Start und Ziel sind hier für "Fahrt 3" programmiert. Das Ausfahrsignal B2 zeigt F3, das Ausfahrvorsignal B*203 zeigt F3*.


Funktionsmuster: usfahrt zeigt F1


Ausfahrt stellen - Schritt 4: Die Weichen zwischen Start und Ziel sind hier für "Fahrt 1" programmiert. Das Ausfahrsignal B2 zeigt F1, das Ausfahrvorsignal B*203 zeigt F1*.

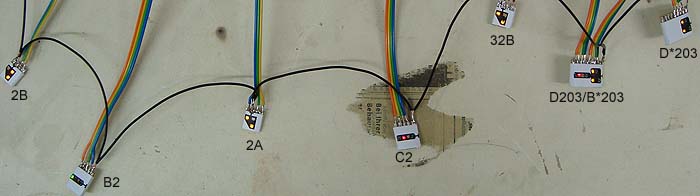

Funktionsmuster: Einfahrt ist Halt gestellt, Rafa (Einfahrseite) zeigt wieder schräg


Einfahrt Halt stellen: Durch Drücken der Halttaste fällt das Einfahrsignal D203 auf Halt, Einfahrvorsignal D*203 zeigt Warnung. Da das Einfahrsignal Halt zeigt, zeigt das Ausfahrvorsignal B*203 am gleichen Mast ebenfalls Warnung. Die Zwergsignale 2A und 32B zeigen weiterhin "schräg", weil die Weichen für die Rafa noch in der richtigen Stellung sind.
