Noch mehr Zusatzkontakte

Wenn endabgeschaltete Doppelspulen-Weichenantriebe verwendet werden, lassen sich ganz einfach zusätzliche Lagekontakte hinzufügen. Für die Rückmeldung der Weichenlage im Stellpult gibt es eine weit verbreitete Methode, die die Lage des Endabschaltkontaktes im Weichenantrieb nutzt. Statt LED lassen sich natürlich auch Relais mit niedriger Stromaufnahme anschliessen! Und fertig sind die Zusatzkontakte.

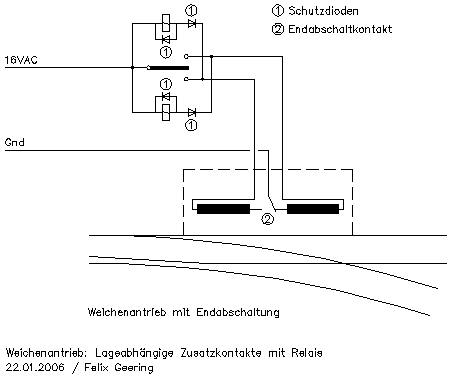

Die Schutzdioden (Hinweis 1 im Schema) in Serie zur Relaisspule bewirken, dass das Relais nur positive Spannung auf die Spule erhält. Die gegengepolten Schutzdioden parallel zur Relaisspule sind Löschdioden. Sie bewirken, dass möglicherweise ebenfalls angeschlossene Rückmelde-LED keinen Schaden nehmen, wenn das Relais abschaltet. Es können preisgünstige 1N4148 Dioden verwendet werden.

Als Relais verwende ich preisgünstige DIL Kleinrelais D2 mit 960 Ohm Spulenwiderstand (12mA Stromaufnahme bei 12V Spulenspannung). Diese gibt es z.B. bei Distrelec mit Art.-Nr. 40 06 80.

Wenn für die Rückmeldung "Low Power"-LED mit 7mA Stromaufnahme verwendet werden, haben Rückmeldung und Relais zusammen immer noch weniger Stromaufnahme als eine 08/15 LED mit 20mA hat. Wir können also das Zusatzrelais genau gleich anschliessen wie die Rückmelde-LED.

Und das Schöne ist: Die Zusatzrelais entsprechen - genau wie die Rückmelde-LED - immer der effektiven Weichenstellung, auch dann, wenn die Weiche von Hand umgelegt wird! :-)
