Abstellbahnhof (Modul 33)

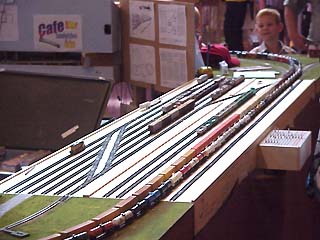

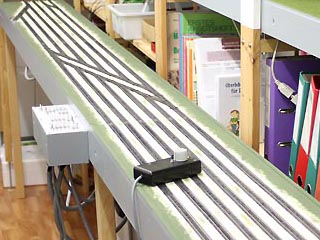

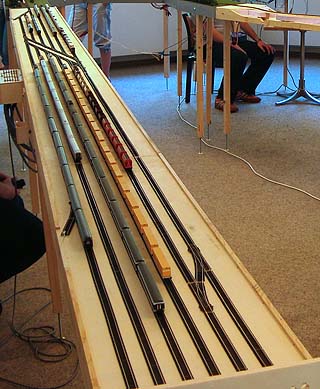

Dies ist ein Abstellbahnhof aus vier Modulen 30.5 x 122cm (1' x 4'). Die Module können wahlweise als "2 und 2" oder als "Viererreihe" angeordnet werden. Je nach dem ergibt sich ein NTRAK-Doppelmodul mit 12 Gleisen oder eine oNeTRAK-Modulkombination mit 6 Gleisen. Insgesamt sind 28m Gleis und 20 Weichen verlegt.

Stellpult-Ansicht für NTRAK-Abstellbahnhof

Stellpult-Ansicht für oNeTRAK-Abstellbahnhof

Die Gesamtlänge des NTRAK-Doppelmoduls ist 244 cm.
Die Gesamtlänge der oNeTRAK-Modulkombination ist 488 cm. Bei Platzmangel kann der oNeTRAK-Bahnhof auch 366cm lang verwendet werden.

Einen ausführlichen Kommentar zum Gleisplan mit Baubericht findest du hier.

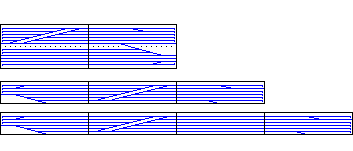

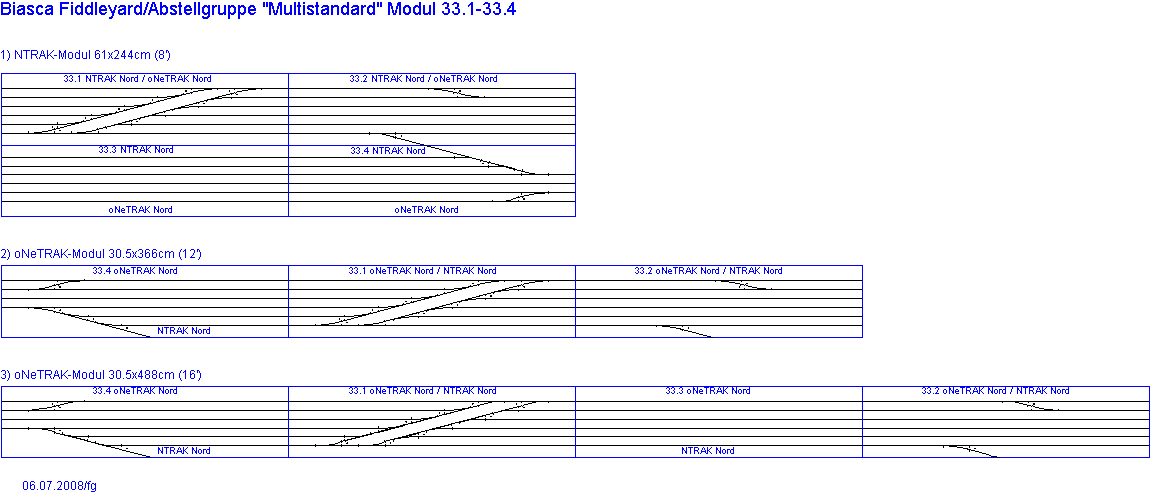

Gleisplan (grosses Bild)

(nach oben)

Doppelspurige Verzweigung EFIE/sNs (Modul 30)

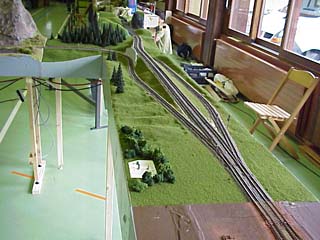

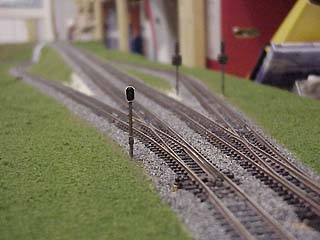

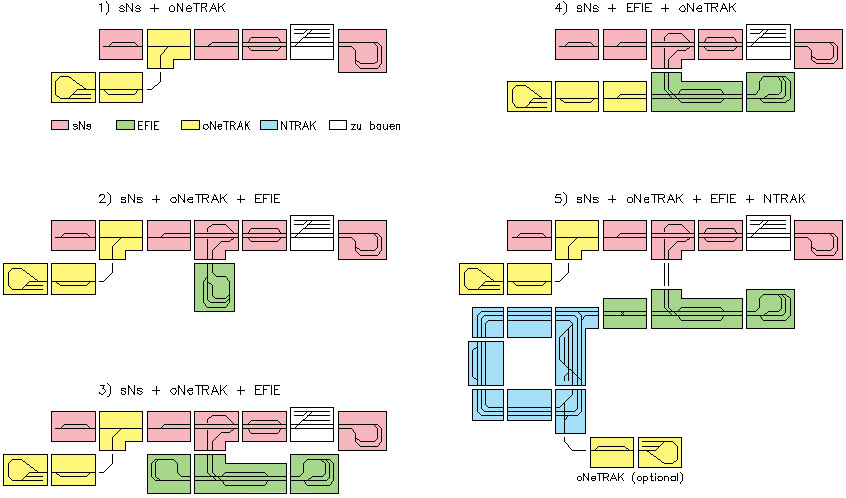

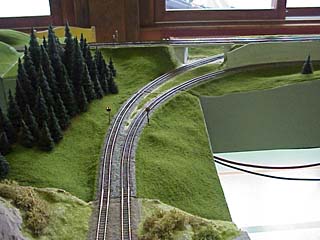

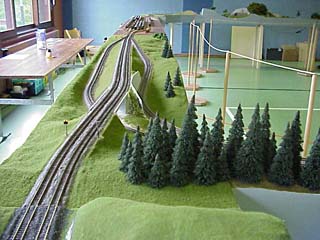

Dies ist ein doppelspuriges Streckenmodul nach sNs-Norm mit einer doppelspurigen, kreuzungsfreien Verzweigung. Die abzweigende Linie endet mit einem Modulübergang nach EFIE-Norm. Die Verzweigung ermöglicht somit die Verbindung von Modulen nach sNs- und EFIE-Norm. An sämtlichen Enden lassen sich beliebige Module anfügen, sofern sie die betreffende Norm einhalten. So kann am EFIE-Abgang z.B. mein Multifunktionsmodul oder auch eine Verbindungsecke zur dreigleisigen NTRAK-Norm angefügt werden. Man sieht: Die Möglichkeiten sind sehr vielfältig und es lässt sich damit eine riesige gemeinsame Modulanlage aus den Standards sNs, EFIE, NTRAK, oNeTRAK und mehr aufbauen.
Die Gesamtlänge des Moduls ist 240 cm.

(nach oben)

Blockstelle sNs (Modul 31)

Beim Betrieb der doppelspurigen sNs-Modulanlage haben wir festgestellt, dass wir eine Blocksicherung brauchen, damit der Betrieb mit weniger Personal betrieben werden kann - wichtig z.B. für Ausstellungen. In der Folge habe ich eine einfache Blockschaltung mit Relais entwickelt.

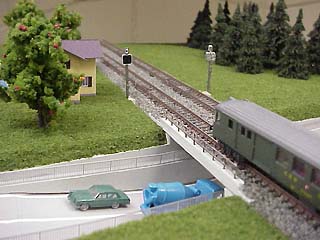

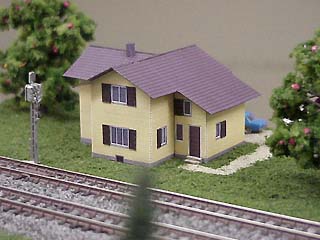

Dieses Modul enthält eine solche Blockstelle. Die Szene auf dem Modul hat folgende Geschichte: Seit Bestehen der Eisenbahnlinie ist hier eine Blockstelle und ein Bahnübergang. Für den Blockstellen- und Barrierenwärter wurde deshalb eines der typischen Wärterhäuschen gebaut. Im Lauf der Zeit wurde der Bahnübergang durch eine Unterführung ersetzt und die Blockstelle automatisiert. Nur das Wärterhäuschen ist geblieben...

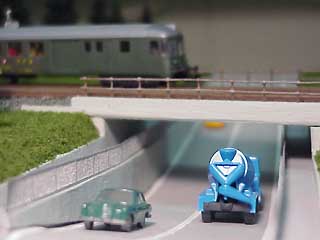

Die typischen Schweizer Aluminium-Geländer für Strassenbrücken und Stützmauern sind aus 0.4mm Karton. Danke Stefan T für den Laserschnitt!
Die Länge des Moduls ist 60 cm.
