Die kleinste Anlage (2)

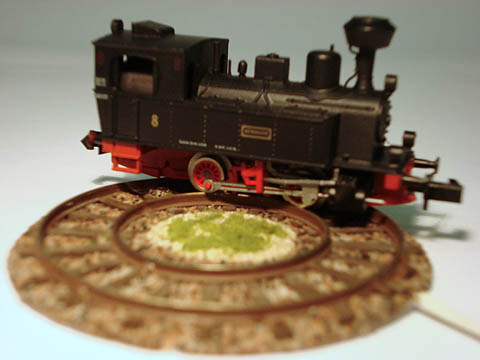

Die Kleinste

Dies ist mein zweiter Beitrag zum Wettbewerb "World's Smallest Working Model Railroad Challenge" der Micro Layout Webseite. Es ging darum, die kleinste funktionierende Modellbahn der Welt zu bauen. Bedingungen: Es muss eine "richtige" Eisenbahn mit Schienen sowie Rädern mit Spurkränzen sein, und man muss wenigstens eine Runde fahren oder einen Wagen von einem Gleis auf ein anderes rangieren können.

Zur Bestimmung der Grösse war das Volumen massgebend. Es gab noch eine zweite Wertung für die relative Grösse - dort war das Verhältnis von Länge zu Spurweite massgebend.

Konzept

Nachdem die Jury bei meinem ersten Beitrag nachträglich elektrische Traktion gefordert hatte, stellte sich mir die Frage nach der betrieblichen Zuverlässigkeit. Mit Spur Z hatte ich einst durchzogene Erfahrungen gemacht. Also schienen mir die Spuren Z, Nm oder noch kleiner ungeeignet. Aus meiner Sicht ist die kleinste Spurgrösse mit guter Zuverlässigkeit die gewöhnliche Spur N mit 9mm Spurweite.

Die Wagendrehscheibe war schon beim vorherigen Versuch durchgefallen. Aufgrund der Grösse der erhältlichen Weichen war klar, dass eine Anlage mit Weichen ebenfalls nicht in Frage kam. Vielleicht doch ein Oval? Was ist der kleinstmögliche Radius, den eine 2-achsige Lok durchfahren kann? Ich vermass das Fahrwerk der Lok und ermittelte am CAD, wie klein man gehen kann. Bei engen Kurven verwendet das Vorbild teilweise Spurerweiterungen. Mit einer Spurerweiterung von 0.5mm ermittelte ich einen Radius von 20.5mm! Ob das funktioniert?

2cm Radius plus Schotterbett ergibt 6cm Durchmesser. Da das Volumen massgeben war, wurde die Höhe der Anlage so klein wie möglich gehalten. Die minimalistische Landschaft umfasst nur ein wenig Kies und Kraut im Kreisinneren. Bäume gibt es keine. Selbst die Anlagengrundplatte wurde weggelassen. So ergibt sich eine Höhe von gerade mal 4mm. Die Stabilität der Anlage ergibt sich direkt aus den Schienenprofilen.

Bau der Anlage

Der Gleisplan umfasst einen Kreis mit dem Radius von 20.5mm. Wegen der Spurerweiterung konnte kein handelsübliches Gleis verwendet werden. Stattdessen baute ich mein erstes Stück Selbstbaugleis: Auf dem CAD wurde eine Schablone des Schwellenbandes erstellt und ausgedruckt.

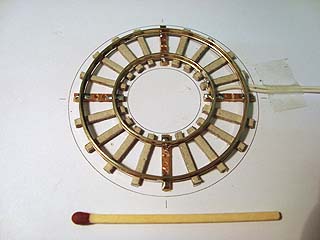

Rohbau der Kleinsten

Etwa alle 30mm wurden Schwellen aus zurechtgesägten Leiterplatten aufs Papier geklebt. Die übrigen Schwellen wurden aus 1.5mm Karton erstellt. Die beiden Schienen wurden sodann zurechtgebogen und auf die Schwellen aus Leiterbahn gelötet. Zwei Anschlussdrähte vervollständigten den Rohbau.

Anschliessend konnte der Kreis mit 6cm Durchmesser aus dem Papier ausgeschnitten werden. Mit ein wenig Farbe, Schotter, Sand und Woodland-Streumaterial wurde die winzige Landschaft fertig gestaltet.

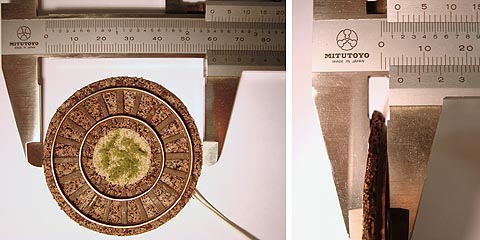

Grössenvergleich

Die Abmessungen wurden mit dem Messschieber ermittelt: 60mm Durchmesser, 4mm Höhe. Das ergibt ein Volumen von 11.3cm3 oder 0.69cci - also zwei Drittel eines Kubik Inch. Die relative Grösse beträgt 60:9 bzw. 6.667:1. Ich bin selbst erstaunt, dass die zweite Mikroanlage noch ein gutes Stück kleiner wurde als die erste!

Betrieb

Und funktioniert das Ganze? - Schau selbt im Video:

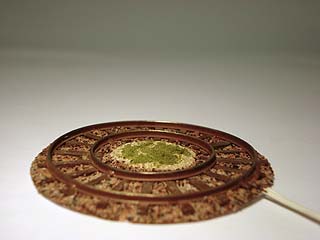

Video: Die Kleinste in Betrieb
Video (wmv), 1069kB

Zugegeben: Die Strecke ist arg kurz. Wer mehr Platz hat ;-) ist daher gut beraten, eine grössere Modellbahn zu bauen. Vielleicht in einer Schuhschachtel? In dem Mini-Radius steckt noch viel Potential.

Fazit

Planung und Bau haben auch diesmal sehr viel Spass gemacht, und ich habe einige neue Dinge hinzugelernt. Meine Ultra-Mikro-Anlage zeigt somit sehr schön, dass Modellbahnspass praktisch immer möglich ist, auch wenn nur wenig Platz, Zeit und Geld zur Verfügung steht.

Viele weitere tolle Ideen und Anregungen für Mikroanlagen finden sich auf der Micro Layout Design Gallery.




Nachtrag 1

Erst nach Fertigstellung der Anlage habe ich festgestellt, dass auch andere schon Kreise dieser Grössenordnung gebaut hatten. "Patentieren" kann ich die Idee also nicht. Dennoch möchte ich festhalten, dass ich meine Anlage komplett selbst entwickelt habe. In Bezug auf die Anlagenhöhe ist sie einzigartig.




Nachtrag 2

(20.12.2008) Ich habe den Worlds Smallest Working Model Railroad Challenge gewonnen! Die zweitplatzierte Anlage, ebenfalls in Spur N, ist 0.21cm3 oder 0.01cci grösser :-D

Für meine sehr kleine Anlage erhielt ich den versprochenen "very small prize": einen Digitalmessschieber. Ein grossartiger Preis für einen Modellbahnbauer, finde ich!
