Weichengrenzzeichen

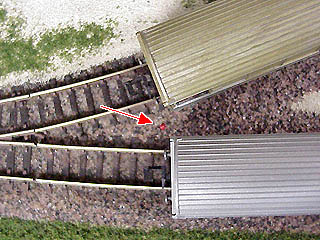

Das Weichengrenzzeichen oder "Polizeipflock" finden wir beim Vorbild bei jeder Weiche, sofern der Bahnhof keine Zwergsignale aufweist. Das Weichengrenzzeichen markiert die Stelle, wo das Abstellgleis aufhört und die Weiche anfängt. Abgestellte Fahrzeuge dürfen nicht über den "Polizeipflock" hinausragen. Tun sie es doch, ragen sie ins Profil des Nachbargleises hinein - es besteht akute Unfallgefahr.

Das Weichengrenzzeichen ist also eine äusserst nützliche Sache. Es zeigt dem Rangiermeister, bis wohin die Wagen abgestellt werden dürfen, ohne dass der übrige Verkehr gefährdet wird.

Auf der Modellbahn sind Weichengrenzzeichen nicht nur interessante Bahntechnik-Details, sondern sie sind ebenso hilfreich wie beim Vorbild. Wir können ganz einfach Weichengrenzzeichen selber herstellen:

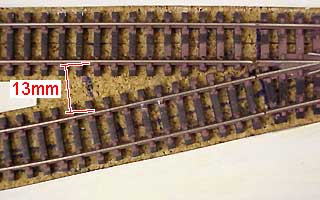

Zuerst wird die Lage des Weichengrenzzeichens bestimmt. Bei der grossen Bahn ist es da, wo man einen Doppelmeterstab zwischen die Schienenaussenseiten der Herzstückschienen legen kann. In Spur N ergibt dies 12 bis 13mm. Wir markieren also bei jeder Weiche die Stelle, wo die Herzstückschienen 13mm Distanz haben. Dann bohren wir mittig ein 1.5mm Loch.

Beim Elektronikbedarf besorgen wir uns "Stifte zu Kabelschuhen" (Distrelec/Schuricht Nr. 450209), welche normalerweise auf Printplatten gelötet werden. Wir verwenden nur den oberen runden Teil. Dieser wird mit dem Seitenschneider möglichst weit unten abgetrennt, so dass ein 7-8mm langer Rundstab mit abgerundetem Kopf entsteht (rechts im Bild).

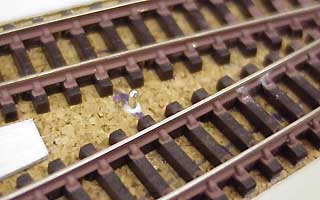

Nun wird das untere Ende des Stiftes in Weissleim getaucht und in die Bohrung gesteckt. Den Stift richten wir so aus, dass der höchste Punkt ca. 0.5mm unter Schienenoberkante zu liegen kommt. So ist der Stift später ziemlich gut vor Beschädigung bei der Gleisreinigung (Roco-Rubber!) geschützt.

Das Ausrichten des Stifts in der Höhe geht am einfachsten, wenn man ein Stück flaches Holz auf die Schienen drückt und ein Stücklein Karton oder sonst etwas von 0.5-1mm Dicke zwischen den Stift und das Holzstück klemmt. So wandert der Stift wie von selbst an die richtige Position.

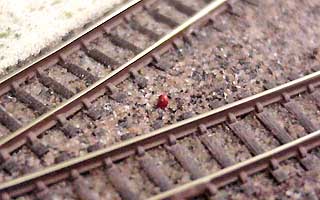

Wenn der Leim getrocknet ist, wird das Weichengrenzzeichen rot bemalt. Anschliessend kann das Gleis eingeschottert werden. Das war auch schon alles.

Mit wenigen Minuten Zeiteinsatz und noch weniger Geld können wir ein interessantes, hilfreiches Detail anbringen.
