D-Sub-9 Sockel

Ich habe eine simple Methode gefunden, wie man D-Sub-Stecker (bzw. Buchsen) stabil und billig an der Wand befestigen kann. Die Methode wird am Beispiel eines Sockels für D-Sub-9 gezeigt. Sie lässt sich jedoch auch auf andere Pin-Zahlen übertragen.

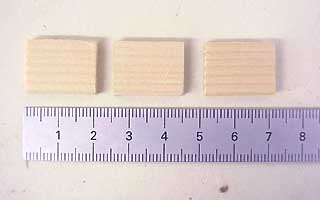

Herstellen der Bauteile: Es wird eine Fichtenholzleiste 5x15mm benötigt. Davon werden drei Teile von je 20mm Länge abgeschnitten.

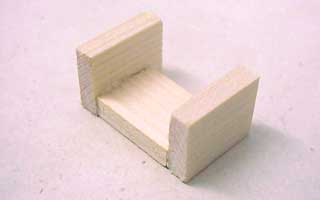

Zusammenbau des Sockels: Die drei Teile werden mit Holzleim oder Heisskleber so zusammengeklebt, dass eine Aufnahme von 10x20mm entsteht.

Montage des Steckers: Die Anschlussdrähte werden in den D-Sub-9 Stecker (bzw. die Buchse) eingelötet. Danach wird der Stecker mit Heisskleber oder Araldit in den Sockel eingeklebt.

Stecker und Sockel einbaufertig vormontiert: Stecker und Sockel sind fertig für die Montage an der Wand. Diese erfolgt wiederum mit Holzleim oder Heisskleber. Fertig! :-)

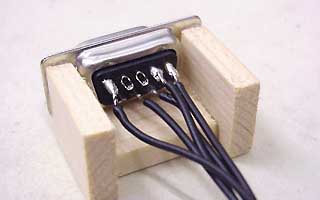

Hinweis: Auf dem Bild ist erkennbar, dass die unteren Pins des Steckers für den Lötkolben nicht mehr zugänglich sind. Deshalb sollen die Drähte vor dem Verkleben von Stecker und Sockel eingelötet werden!
